电气系统由电抗器、电容器和电感器组成，用于连接三角形平衡的三相负载。

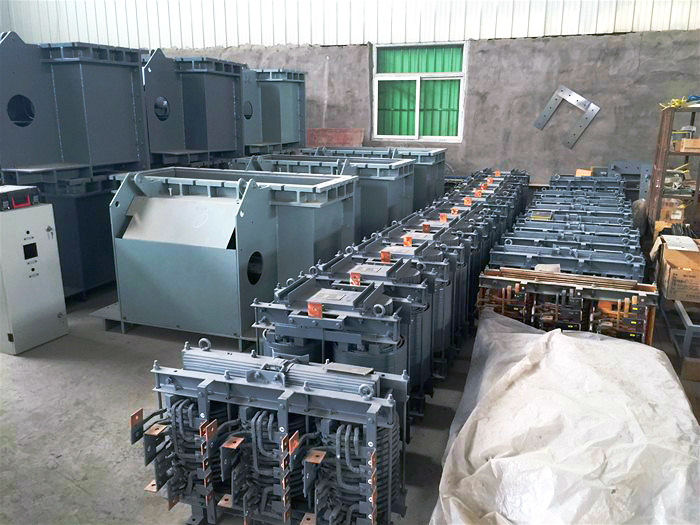

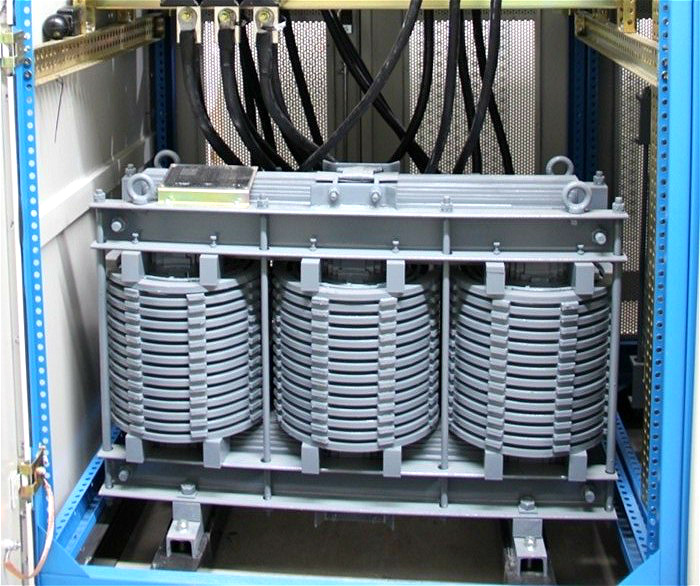

电气系统由供电电源和控制设备组成：电解槽的电源单元是一个集成的电气柜，包括自动空气开关、接触器、调压器、平衡电抗器、电容互感器等。三相平衡和补偿装置已安装在电气柜内，并在调试期间进行了调整，在工作状态下则不再调整。电气控制系统以控制台为中心。控制台负责过程控制、状态参数指示、故障状态指示、安全保护和电气连锁等。控制台面板上装有各种电气参数显示仪表，用于监控GI电解槽的运行状态。信号报警系统包括灯光和声音信号。通过PLC控制系统实现功率调节、槽浴温度自动控制、运行过程监控、运行参数指示、事故状态指示、电气联锁和报警等。温度可手动或自动控制。控制信号由热电偶和温度控制器组成。电解槽的温度和温度控制的偏差值应在温度控制器上设置。温度控制电路采用双系统，一用一备。两套电源单元的电源控制采用一个控制信号。为避免大功率冲击，另外两套应额外配备延时启动电路。在集成的电气柜中，平衡变压器和电抗器是最大的两部分，热能消耗占电气控制柜本身的70%以上。对于变压器和电抗器，智慧电气已完全按照更高标准进行设计。部分设备已投入运行，变压器和电抗器的噪声、发热量明显低于以往。尤其是自耦变压器，空载试验（铁芯损耗）时空载电流比以往降低了20%。正常运行时无噪声。新设计系统的节能效果显著。
